Mặc dù có chung kích thước theo chuẩn quốc tế, song mỗi loại vòng bi bạc đạn từ khác thương hiệu khác nhau sẽ có ký hiệu vòng bi khác nhau. Do đó, chúng ta thường gặp nhiều khó khăn khi tìm một sản phẩm tương đương đến một thương hiệu khác. Nếu bạn là người mới tìm hiểu về vòng bi NTN và còn lạ lẫm với bảng mã sản phẩm từ thương hiệu này, hãy cùng tìm hiểu bài viết về ký hiệu vòng bi NTN sau đây.

Ký hiệu vòng bi bạc đạn NTN là gì?

Ký hiệu vòng bi là một dãy ký tự bao gồm các số và chữ cái mang ý nghĩa thể hiện kích thước, cấu tạo và các đặc tính kỹ thuật của vòng bi. Chúng được đặt ký hiệu mã hoá theo tiêu chuẩn của nhà sản xuất. Do đó, mỗi một thương hiệu vòng bi bạc đạn khác nhau sẽ có quy cách về ký hiệu vòng bi riêng biệt.

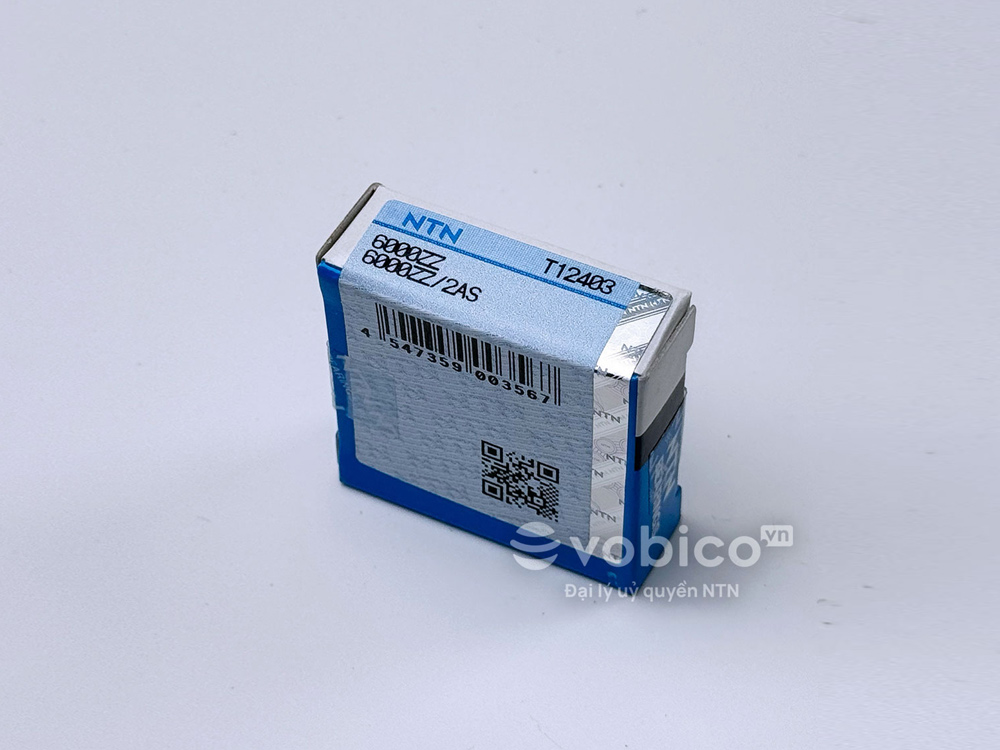

Ký hiệu vòng bi bạc đạn NTN được in trên bao bì

Ký hiệu vòng bi NTN được in tại các vị trí dễ nhận biết như mặt trước bao bì và khắc chìm trên thân của sản phẩm (nắp chắn mỡ, mặt bích, vòng trong hoặc vòng ngoài,...). Tại phần vỏ hộp NTN, một số mã sản phẩm sẽ có 2 dòng ký hiệu vòng bi bao gồm: Dòng ký hiệu rút gọn và dòng ký hiệu đầy đủ bao gồm cả dãy số ký hiệu cơ bản và tiền tố, hậu tố đi kèm.

Ký hiệu vòng bi bạc đạn NTN được in trên bao bì

Việc đọc hiểu ký hiệu vòng bi NTN rất quan trọng cho việc lựa chọn và sử dụng sản phẩm phù hợp. Nhà sản xuất đã nghiên cứu và thiết kế ra các loại vòng bi tương thích với mỗi một ứng dụng, máy móc và điều kiện môi trường khác nhau. Do đó việc lựa chọn đúng loại sản phẩm dựa trên các ký hiệu mã hoá sẽ giúp bạn rút ngắn thời gian mua hàng, tối ưu hoá hiệu quả sử dụng vòng bi cho thiết bị.

Cách đọc ký hiệu vòng bi NTN chính xác nhất

Dãy ký hiệu vòng bi NTN có một số điểm tương đồng với các hãng vòng bi khác trên thị trường. Vì vậy, nếu bạn đã từng tiếp xúc với vòng bi bạc đạn, sẽ không mất nhiều thời gian để hiểu về ý nghĩa ký tự vòng bi NTN.

Dãy ký hiệu vòng bi gồm 2 phần:

• Dãy ký hiệu cơ bản: gồm 3 đến 5 chữ số được viết liền. Dãy ký hiệu cơ bản thể hiện kích thước vòng bi bạc đạn. Đối với các kích thước phổ thông, dãy số này sẽ được mã hoá giống nhau (ví dụ: 6001, 6204, 22230, 30306,...) ở tất cả các thương hiệu vòng bi. Một số trường hợp kích thước đặc biệt sẽ sử dụng thêm dấu “/”.
• Ký hiệu tiền tố, hậu tố: bao gồm chữ cái, chữ số thể hiện cấu tạo, chủng loại, đặc tính kỹ thuật, thiết kế bên trong và bên ngoài, bôi trơn đặc biệt của sản phẩm. Các ký hiệu này thường được nhà sản xuất đặt riêng cho thương hiệu của mình.

Dãy ký hiệu vòng bi NTN bao gồm dãy ký hiệu cơ bản và ký hiệu bổ sung

Cách đọc ký hiệu kích thước vòng bi NTN

Như đã đề cập ở trên, dựa vào dãy ký hiệu cơ bản, bạn có thể đọc được chính xác ký hiệu vòng bi bạc đạn NTN. Và ngược lại, bạn cũng có thể suy ra mã số sản phẩm dựa vào kích thước của 1 vòng bi cũ cần thay thế bao gồm các thông số: Đường kính trong (d), Đường kính ngoài (D), Bề dày/Chiều cao (B,C, T hoặc H).

Cách đọc kích thước vòng bi NTN theo quy tắc sau:

Dãy số cơ bản gồm 3 đến 5 chữ số:

Từ phải sang trái 2 chữ số cuối thể hiện kích thước Đường kính trong (d= mm) vòng bi. Bạn chỉ cần lấy 2 chữ số này nhân với 5 để suy ra kích thước đường kính trong tính bằng milimet.

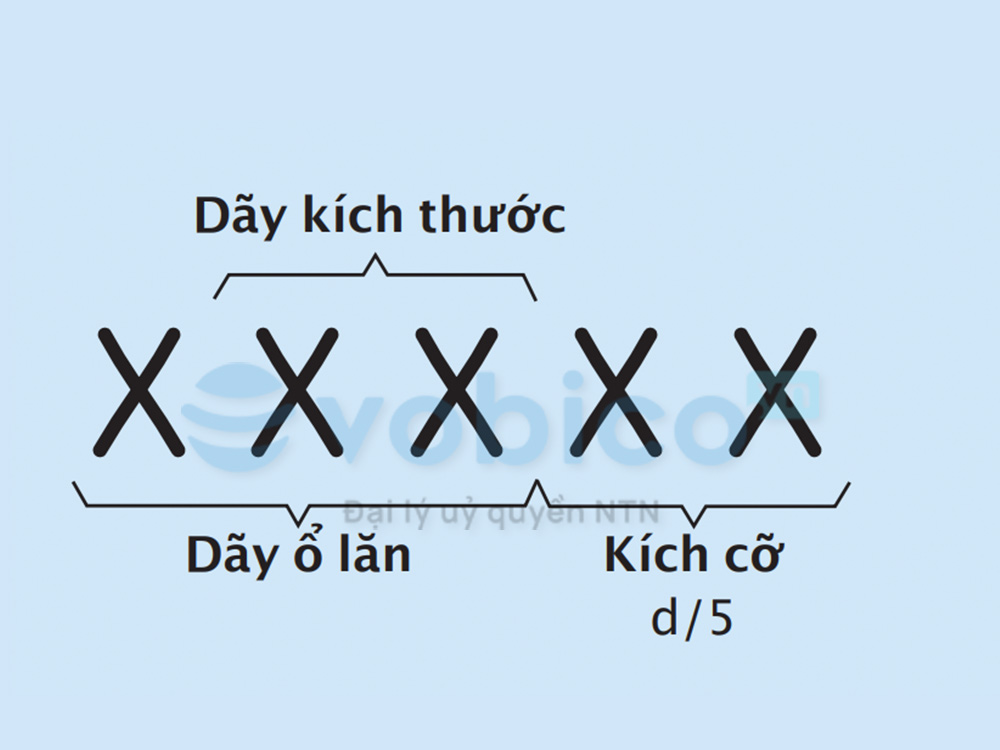

Dãy số ký hiệu kích thước vòng bi

Một số vòng bi có kích thước đặc biệt, quy tắc 2 chữ số cuối sẽ không được áp dụng. Thay vào đó nhà sản xuất sẽ mã hóa bằng một chữ số cuối hoặc dấu gạch chéo “/…”. Chi tiết như sau:

/0.6  => d= 0.6mm
/1.5  => d=1,5mm
/2.5  => d=2,5mm
1…9  => d= 1…9mm

00  => d=10mm
01  => d=12mm
02  => d=15mm
03  => d=17mm

/22  => d=22mm
/28  => d=28mm
/32  => d=32mm

Từ đuôi 04 trở đi, bạn chỉ cần lấy 2 chữ số đuôi nhân với 5 để suy ra kích thước đường kính trong.
04  => d=20mm
05  => d=25mm
06  => d=30mm
…
92  => d=460mm
96  => d=480mm

/500  => d=500mm
/530  => d=530mm
…
/2360  => d=2360mm
/2500  => d=2500mm

Chữ số thứ 3 từ phải sang trái là số mã hoá cho series đường kính ngoài (D=mm). Lưu ý chữ số này không suy ra kích thước mà nó thể hiện độ lớn của vòng bi và khả năng chịu tải. Theo quy định của ISO, dải đường kính mã hoá bằng các chữ số 7,8,9,0,1,2,3,4, sắp xếp theo thứ tự tăng dần như sau:

• 7: Vòng bi rất nhỏ, chịu tải rất rất nhẹ
• 8: Vòng bi rất nhỏ, chịu tải rất rất nhẹ
• 9: Vòng bi rất nhỏ, chịu tải rất nhẹ
• 0: Vòng bi nhỏ, chịu tải nhẹ
• 1: Vòng bi nhỏ, chịu tải nhẹ
• 2: Vòng bi nhỏ, chịu tải nhẹ
• 3: Vòng bi trung bình, chịu trung bình
• 4: Vòng bi lớn, chịu tải nặng

Chữ số thứ 4 từ phải sang trái là số mã hoá cho series Bề dày/Chiều cao (B=mm). Tương tự đường kính ngoài, chữ số này không suy ra kích thước mà chỉ thể hiện độ dày của vòng bi. Các cỡ bề dày theo thứ tự tăng dần: 8, 0, 1, 2, 3, 4, 5.

Lưu ý, một số chủng loại vòng bi NTN sẽ được lược bỏ ký hiệu bề dày trong dãy ký tự cơ bản. Có thể kể đến như vòng bi cầu rãnh sâu, vòng bi cầu tiếp xúc góc, vòng bi cầu tự lựa, vòng bi đũa,... (Ký hiệu trong ngoặc (...) cột series bề dày trong Bảng tra cứu ký hiệu vòng bi NTN)

Chữ số đầu tiên từ trái sang phải thể hiện chủng loại vòng bi bạc đạn.

• Số 6: Vòng bi cầu rãnh sâu
• Số 7: Vòng bi tiếp xúc góc
• Số 1,2: Vòng bi cầu tự lựa
• NU, NJ, NNU, NN,..: vòng bi đũa
• Số 3: Vòng bi côn
• Số 2: Vòng bi tang trống
• Số 5: Vòng bi cầu chặn trục 1 hướng
• Số 8: Vòng bi đũa chặn trục
• Số 2: Vòng bi tang trống chặn trục


Cách đọc các kí hiệu đuôi vòng bi NTN

Ký hiệu đuôi vòng bi NTN là phần tiền tố và hậu tố của dãy ký hiệu cơ bản. Dãy ký hiệu này bao gồm các chữ cái và chữ số đặc biệt mang thông tin bổ sung về chất liệu, kiểu thiết kế bên trong hoặc bên ngoài, đặc tính riêng của từng dòng sản phẩm. Với mỗi thương hiệu vòng bi khác nhau, bộ ký hiệu tiền tố và hậu tố sẽ được nhà sản xuất mã hoá theo tiêu chuẩn riêng.

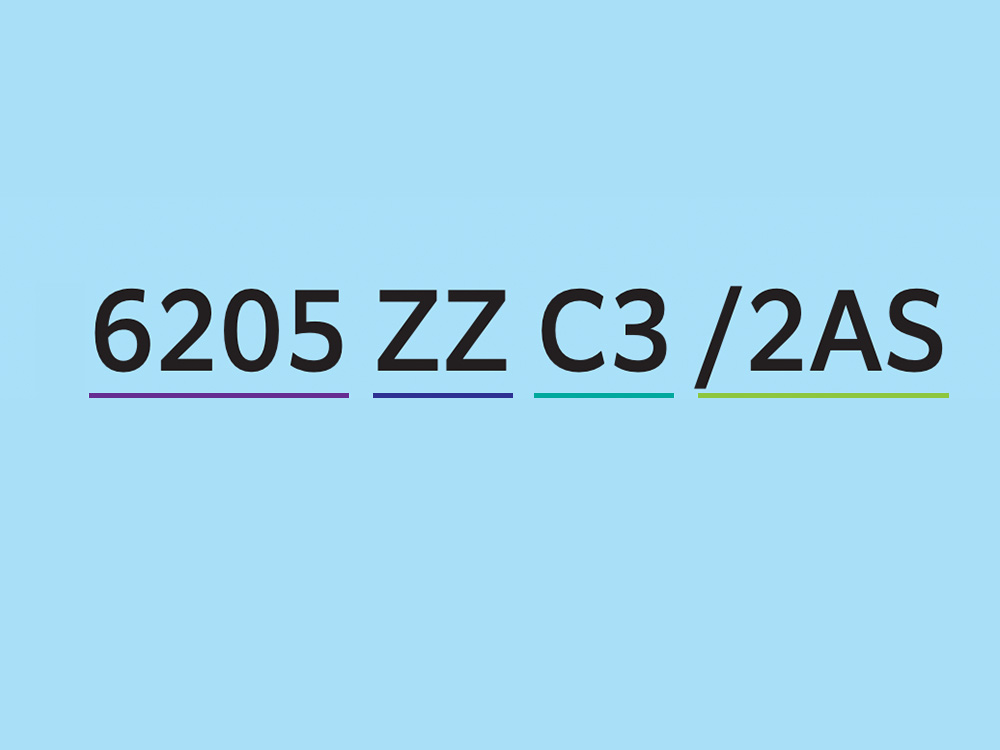

Ví dụ về ký hiệu vòng bi NTN

• Ký hiệu CM: khe hở vòng bi cấp tiêu chuẩn
• Ký hiệu C3: khe hở vòng bi cấp C3
• Ký hiệu 4T: vòng bi côn được nhiệt luyện đặc biệt
• Ký hiệu ZZ: phớt chắn dầu bằng thép
• Ký hiệu LLB: phớt chắn dầu không tiếp xúc bằng cao su
• Ký hiệu LLU: phớt chắn dầu tiếp xúc bằng  cao su
• Ký hiệu LLH: phớt chắn dầu tiếp xúc bằng cao su, giảm momen xoắn, khởi động ban đầu nhẹ hơn.
• Ký hiệu /5K: Mỡ đa năng hoạt động trong dải nhiệt rộng
• Ký hiệu /1K: Mỡ chịu nhiệt độ thấp và momen xoắn thấp
• Ký hiệu /2AS: Mỡ đa năng (mỡ tiêu chuẩn cho vòng bi cầu rãnh sâu)

Ví dụ về ký hiệu vòng bi NTN

Tra cứu ý nghĩa ký hiệu vòng bi NTN

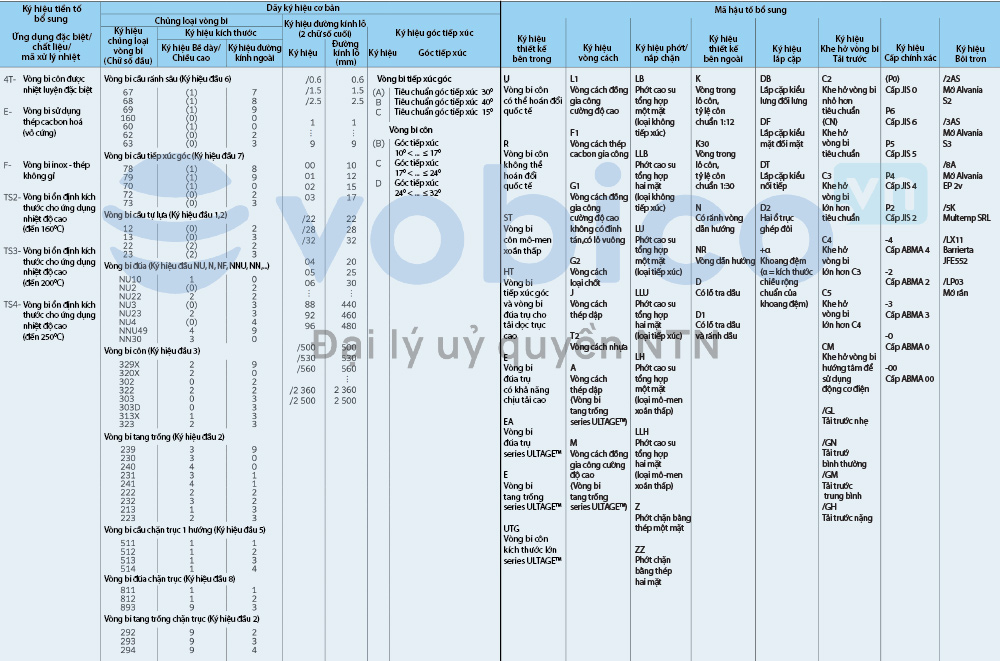

Bảng tra cứu ý nghĩa ký hiệu vòng bi NTN

Bảng tra cứu ký hiệu vòng bi NTN

Bảng tra cứu ý nghĩa ký hiệu mỡ bôi trơn NTN

Bảng tra cứu ký hiệu mỡ bôi trơn NTN

Đại lý vòng bi bạc đạn NTN chính hãng

Vòng bi NTN là một thương hiệu lâu đời và uy tín đến từ Nhật Bản với lịch sử hơn 100 năm hoạt động. Nhờ có kinh nghiệm dày dặn cùng vốn hiểu biết chuyên sâu đối với thiết bị quay đã giúp hãng phát triển dải sản phẩm vòng bi vô cùng đa dạng với nhiều kích thước và thiết kế đặc biệt.

Để tra cứu mã ký hiệu vòng bi NTN chính xác cho hoạt động bảo trì, thay thế, hãy liên hệ với VOBICO - Đại lý uỷ quyền chính hãng NTN tại Việt Nam. Thông qua quá trình trao đổi trực tiếp với Kỹ thuật viên NTN, chúng tôi sẽ giúp khách hàng giải đáp thắc mắc về sản phẩm một cách chuẩn xác nhất.

Tìm mua Vòng bi NTN chính hãng, chất lượng tại VOBICO - Đại lý vòng bi NTN tại Việt Nam.
